/  工作原理  /

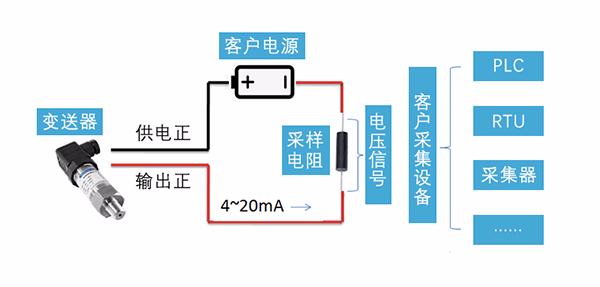

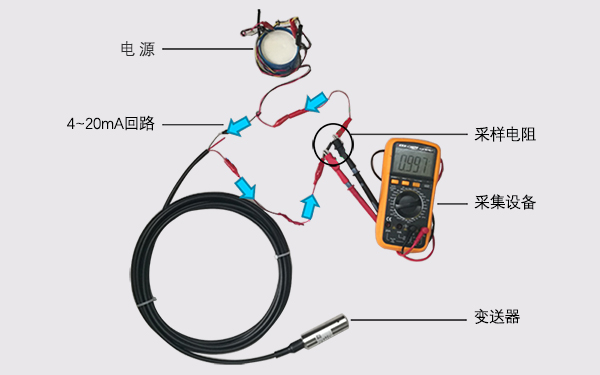

下圖是大部分客戶兩線制4～20mA變送器的典型用法。變送器通電正常工作后，通過采集待測壓力將回路電流與壓力成正比輸出4～20mA信號，客戶在回路上串接采樣電阻（典型值100?，250?），電流流經采樣電阻后轉換為電壓信號，供后端采集系統進行使用。通常，采樣電阻會集成在采集設備中。

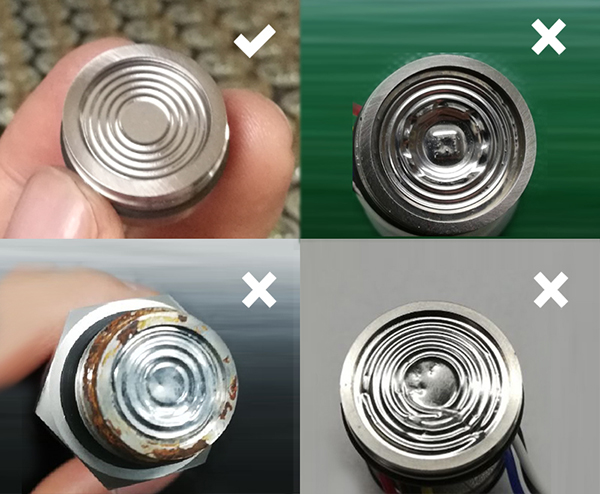

造成該問題的原因有很多，比如客戶采集設備問題、接線錯誤或產品質量問題等。解決問題首先要保證變送器上電后正常工作；

檢查接線是否正確，根據變送器殼體上的標簽或說明書進行接線，我司產品一般黑線是供電正，紅線是輸出正。

如果發現線接反了，請不必擔心變送器損壞，常規產品均有防反接設計，重新接線即可。

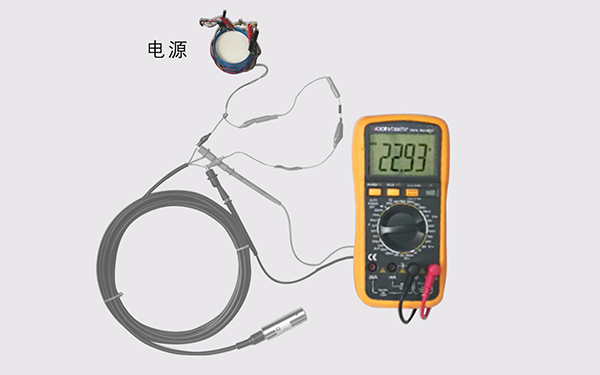

接線檢查無誤后，將萬用表調至電壓檔測量變送器供電正和輸出正之間的電壓值。該電壓值應在變送器供電電壓范圍內，變送器供電電壓可查看產品標簽或使用說明書。

如果量取電壓值不對，需檢查客戶設備是否正常。

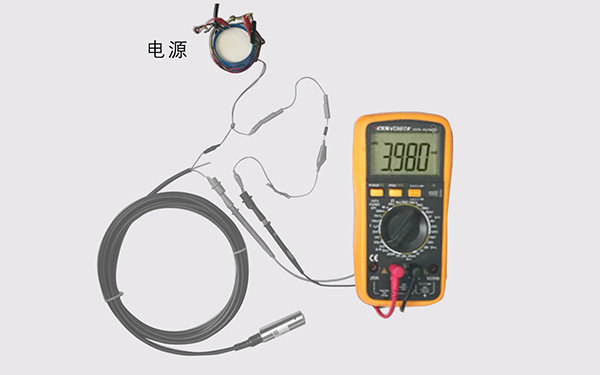

斷開變送器“輸出正”線，將萬用表調至電流檔串聯進電流環回路，測試回路電流值，一般不加壓狀態是4mA左右（表壓型變送器量程下限為0）。

進行上述測試時，注意萬用表電流檔、電壓檔的設置，可參考上面兩張圖萬用表的設置。

經過上述3個步驟，在確保用于測試的萬用表沒問題的前提下，回路電流值仍未在4mA左右（0.5級精度，3.92~4.08mA），則初步可判定為產品故障，可聯系售后部門做進一步分析。
