I2C數字化輸出傳感器的應用與編程

作者 :

        數字化傳感器采用的輸出形式有： I2C總線、SPI總線、Microwire/PLUS總線、one-wire單總線等。MPM3808型壓力傳感器是一款 I2C總線輸出的數字化產品。


/  應用方案  /

一體化水下明渠流量計是MPM3808傳感器一個典型的應用。


I2C數字化輸出傳感器的應用與編程

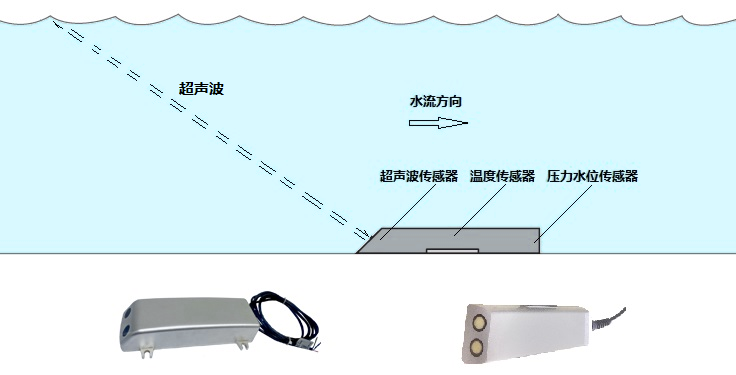

一體化水下明渠流量計內部有三種傳感器，集流速、水位、溫度數據實時采集于一體。采用超聲傳感器探測流速，測量點在探頭的前方，不破壞流場，測量精度高，量程寬，響應快；采用安裝在后部的壓力傳感器測量水位，壓強受水流影響較?。?/span>內置溫度傳感器測量溫度，做數字化溫度修正。

利用速度面積法，綜合計算所測液體的流量。非常適合于明渠、河道及難以建造標準斷面（如巴歇爾槽）的明渠流速、流量測量。


 /  方案應用產品  /

I2C數字化輸出傳感器的應用與編程

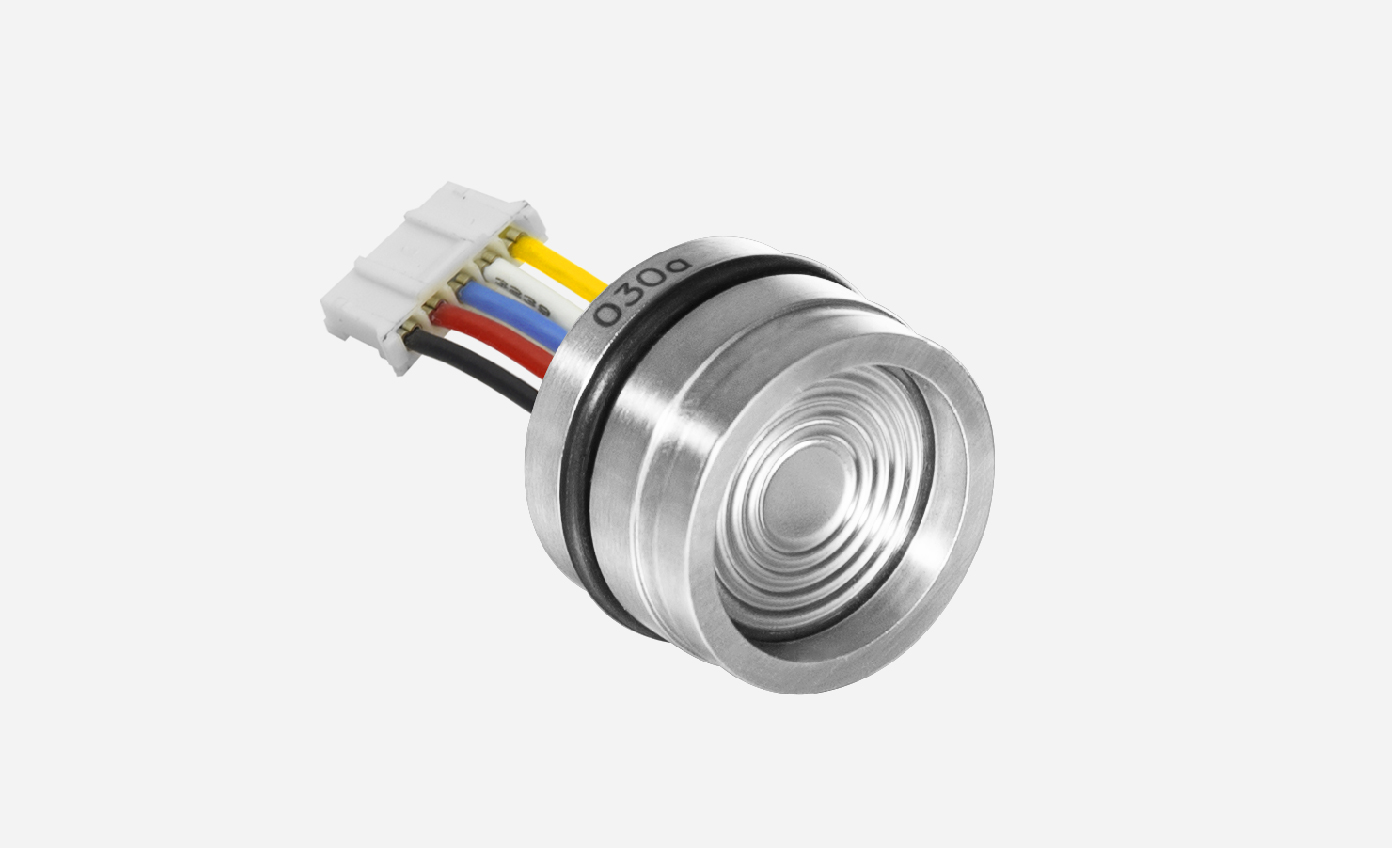

麥克公司生產的MPM3808 型 I2C 數字壓力傳感器，經過多年市場推廣，應用領域逐步擴大，產品優勢明顯：

1、傳感器的輸出一致性誤差可以達到0.5%以內，傳感器的特性參數可完全相同，因而具有良好的互換性；

2、電磁兼容性能優良，傳感器的抗干擾能力增加，比模擬信號更為可靠；
3、標準的數字通訊接口，信號可直接連到單片機，單片機能獲得并處理更多不同的參量，實現多功能的智能儀器。


/   產品編程   /

數字信號輸出傳感器數據采集，需要做單片機的編程，較模擬信號傳感器復雜，這是制約其推廣應用的結點所在。我們以MPM3808型 I2C輸出傳感器為例，說明數字化傳感器讀取測量數據方法。
MPM3808型 I2C輸出數字化傳感器，  I2C默認通訊地址：0x28，write：0x50，read：0x51；SCLK時鐘頻率：100KHz ~ 400KHz。

I2C主器件（如單片機）發送7 位從器件地址（0×28）和第8 位=1（讀），傳感器作為從器件發送一個確認信號（ACK）表示通訊連接成功。接著從器件向主器件返回兩個字節的壓力數據（P[13:8]和P[7:0]）、兩個字節的溫度數據（T[10：3]和T[2：0]）。 I2C通訊流程如下：


I2C數字化輸出傳感器的應用與編程

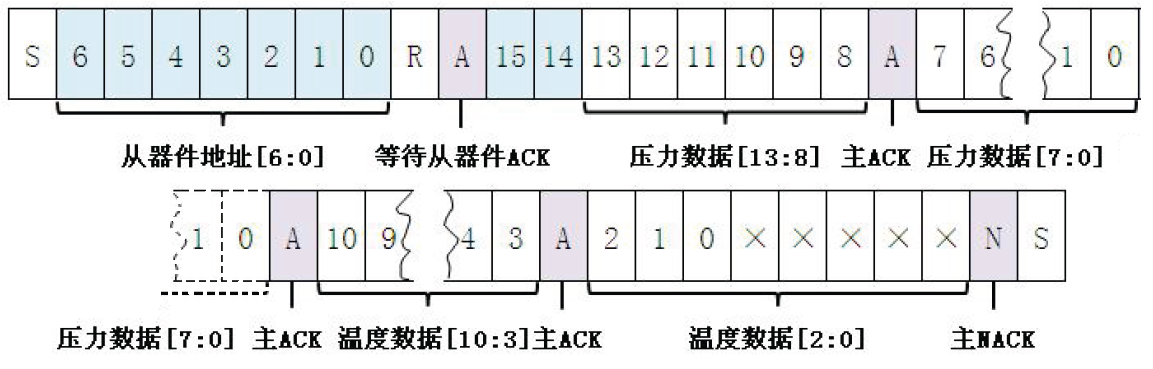

（I2C通訊流程）

 I2C是一種常用的通信方式，許多單片機集成開發環境IDE（Integrated Development Environment）集成了 I2C庫，可以直接調用幾個函數實現 I2C通信。如調用庫函數wire.h ，通訊流程如下：

Wire.begin(4,5);

 // 初始化 I2C bus， SDA:4，SCL:5

Wire.beginTransmission(0x28);

// 開始一次傳輸數據

Wire.endTransmission(void);

// 通訊結束，主機發送STOP 信號

Wire.requestFrom(0x28, 4);

// 從0X28 設備讀取4個字節數據

Wire.available();

// 收到的是字節數

Wire.read();

// 收到的是數據, P1, P2，T1，T2

pressure = P1 <<8 | P 2;

// 14位壓力數據（BIN）

temperature = T1 <

// 11位溫度數據（BIN）

注意：單片機從MPM3808讀取的數據為碼值，壓力為14位二進制數（0 ~ 16383），溫度為11位二進制數（0 ~ 2047）。如，傳感器基本量程：0 ~ 300Kpa，輸出信號（5% ~ 95%）：819 ~ 15563，讀取的碼值與壓力、溫度的轉換如下圖：

I2C數字化輸出傳感器的應用與編程

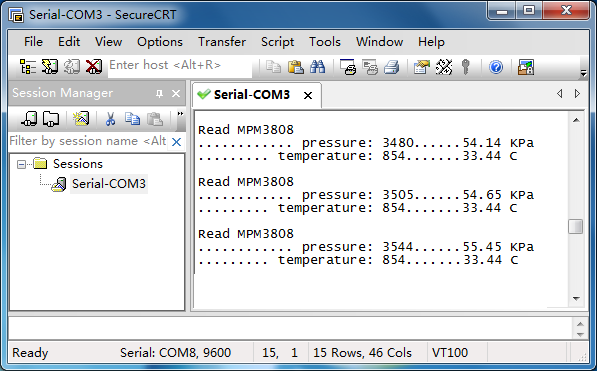

（如圖所示：將單片機采集到的I2C數據，通過串口用SecureCRT終端仿真打印顯示）

目前大多數傳感器應用是采用模擬輸出信號，但 I2C等數字輸出傳感器應用的便利性，已得到越來越多的設計人員認可。傳感器采用串行總線技術，可以使系統的硬件簡化、體積減小、可靠性提高，同時系統的升級和擴充極為容易。
